作者：李福山/甘肅省蘭州大學第二醫院設備維修科
圖片來源：蘭州大學第二醫院官網
近年來國內醫療事業的蓬勃發展，大型醫院的床位數量不斷增加，氧氣的生產和供應方式也有了翻天覆地的變化，從最初氧氣瓶供應發展到當前由制氧機中心供氧，在臨床、治療、急救等方面均起到了至關重要的作用。目前國內大型綜合性醫院中使用較為廣泛的制氧機為 PSA 系列和 VSA系列制氧機。下面以甘肅省蘭州大學第二醫院采用的 VSA 系列制氧機為例，對其原理、日常維護及故障等方面進行分析與探索，希望可以給大家帶來幫助。
VSA 系列制氧機系統組成及工作原理
甘肅省蘭州大學第二醫院使用的 VSA 系列制氧系統，由智能進氣和排氣、氣體分離、氧氣增壓、智能控制系統四部分組成。該制氧機無需空壓機、冷凝干燥系統，減少了電磁閥等損耗件的使用，解決了傳統 PSA系統所存在的一些設計問題。
在常溫干燥環境下，VSA 系列制氧機以空氣為原料，進氣過濾器對空氣進行過濾處理后，通過進氣消音器，再到低壓風機順時針旋轉 18 秒，將空氣壓縮到分子篩吸附塔。利用分子篩的特性，將空氣進行氧、氮、二氧化碳等氣體的選擇吸附分離，分離獲得的常壓氧氣分兩路：一路通過氧氣增壓機進行增壓至 0.35MPa~0.45MPa，輸送至儲氣罐進行緩沖，再由中心供氧管道輸送至各臨床科室終端；另一路送到制氧機自帶的平衡罐內完成進氣部分工作后，低壓風機進行逆時針旋轉 18 秒，排出氮、二氧化碳等其他氣體，同時平衡罐內的部分氧氣通過電磁閥控制進入氣體分離系統對內部的分子篩進行沖洗，為下次吸氣制氧做清潔準備。不斷反復完成整個循環制氧過程，制氧循環需要 36 秒 / 次，輸出氧氣壓力在 0.35MPa~0.45MPa，濃度在 93±3%。
VSA 制氧機常見故障及排查
制氧機運行過程中控制面板顯示氧氣壓力正常，濃度低于正常值范圍 ( 富氧空氣濃度93±3%)，此時制氧機非標排放閥打開，向外排氣，查看制氧機實時輸出流量是否超過系統預設值，如果低于預設值，此時應停機檢查增壓機位置密封圈是否應更換，斷電 3 分鐘后重新開機即可恢復正常。

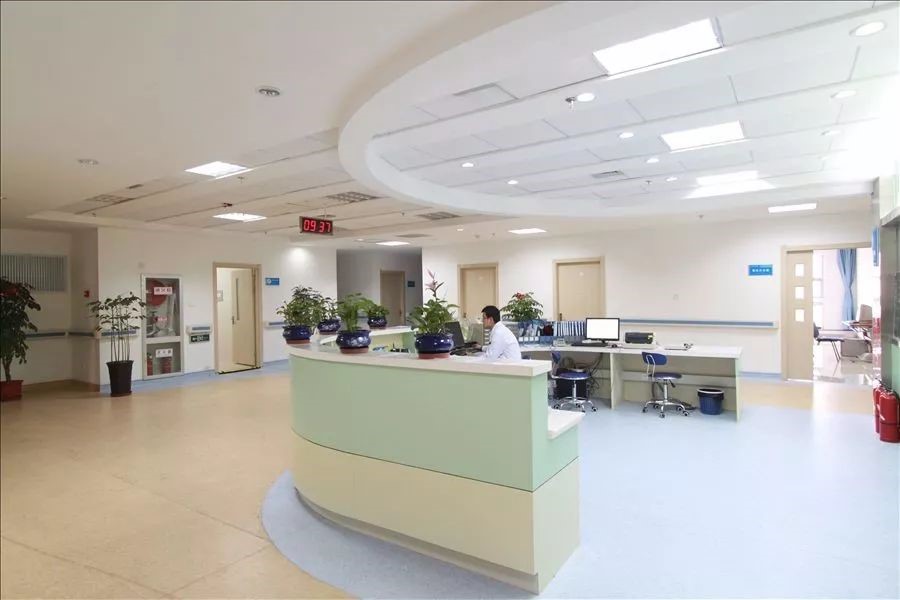

蘭州大學第二醫院病區
制氧機運行過程中面板顯示氧氣壓力低，檢查制氧機進氣口過濾器是否堵塞，清理后繼續觀察10~20 分鐘。若氧氣壓力仍然較低，檢查分子篩塔上方傳感器變化值是否在正常范圍之內，如果變化正常，檢查并更換增壓機段氧氣濾芯后，氧壓應恢復正常。

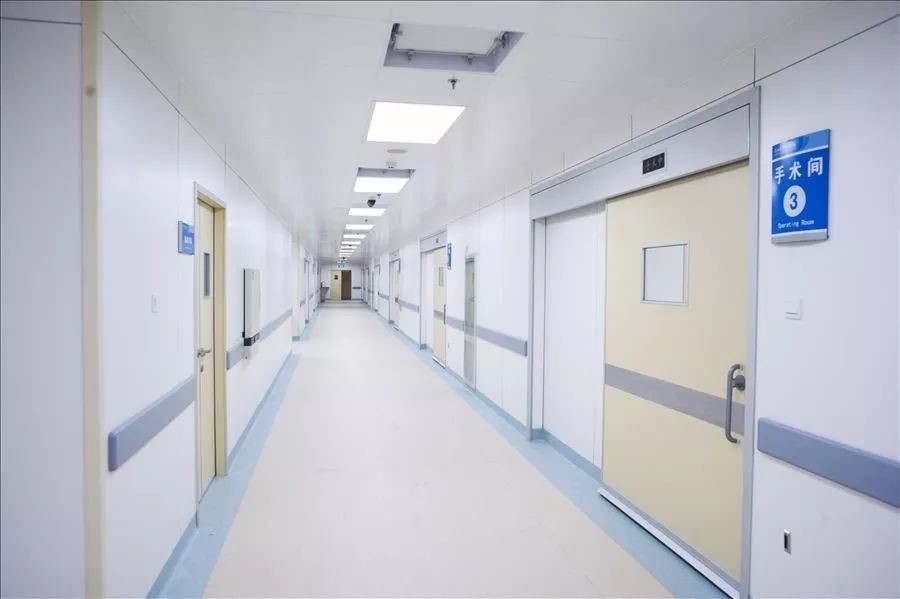

蘭州大學第二醫院手術室
當制氧機正常運轉過程中控制面板突然顯示報警，故障指示燈長亮，機組停機無法正常運轉，打開控制系統柜門，檢查低壓風機面板顯示代碼或指示燈是否正常，如果顯示錯誤故障代碼，斷電手動恢復，打開低壓風機艙門，用手盤動低壓風機與電機聯軸器，查看是否靈活轉動，如果能恢復，關閉低壓風機艙門，通電開機。

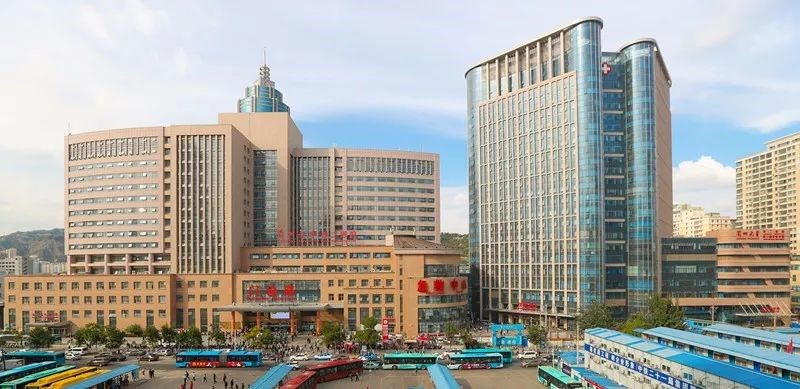

蘭州大學第二醫院
制氧機運行過程中報警，制氧機停機故障指示燈長亮，檢查氧氣增氧機部分是否抱死或故障，首先打開增壓機艙門用螺絲刀撥動增氧機與電機，看其是否轉動，如果能，檢查增氧機是否正常，手動恢復，斷電 3 分鐘后重新啟動，如果無法恢復則需進行維修或更換。

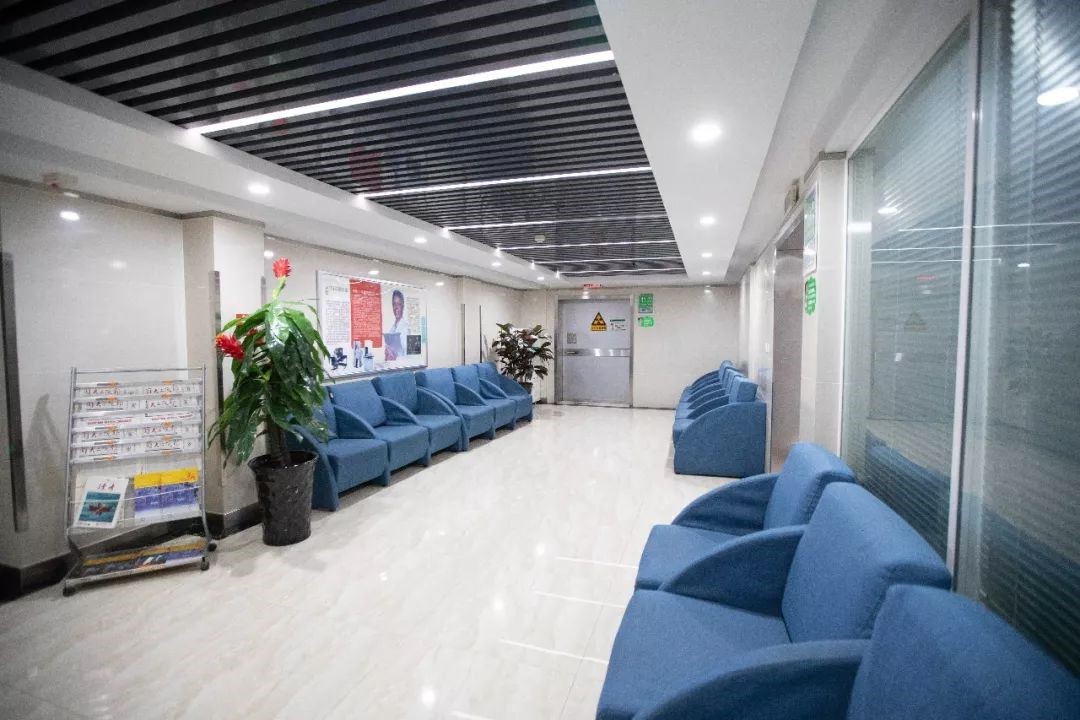

蘭州大學第二醫院住院部走廊
蘭州大學第二醫院住院部病區
如果運行過程中故障指示燈偶爾亮起，可檢查制氧機硬件設施是否有故障，如果有故障按流程排查解決。
VSA 系列制氧機日常維護
首先每日檢測機房空氣質量情況，將制氧機房溫度控制在 20~24℃范圍之內，濕度在 35~45℃之間，保持機房通風良好，灰塵較小；每日巡查制氧機的各個部件，各傳感器運行數據，查看產氧壓力、濃度數據，并做記錄分析；每周清理制氧機進氣口過濾網，杜絕顆粒狀物體通過進氣口吸入制氧機內；每周檢查制氧機低壓風機潤滑油油位是否正常，低壓風機聯軸器是否松動；每月嚴格按照制氧機運行手冊要求清理制氧機散熱器及機體內灰塵；每月在設備廠家工程師的配合下，通過制氧機網口下載制氧機運行數據并分析；每 3 個月或 2500 小時（先到為準）更換制氧機進氣濾芯，及其他保養措施。
蘭州大學第二醫院住院部病區醫院外景
總結：VSA系列制氧機相比其他系列，具有構造簡單、使用便捷、運行成本低、穩定性好、利于維護等優勢，在醫療行業等領域使用越來越廣泛。為保證制氧機處于最佳運行狀態以延長使用壽命，需制訂正確的操作規范、流程及維護保養計劃。
